Nutzerdoku MVBio

Die Rückgängig-Funktion soll dafür da sein, dass man sich mal verklickt hat. Wenn man alles löschen will, sollte man auch diesen Button nutzen. Wenn man einen Punkt anders haben will, den man z.B. vor 10 Klicks gesetzt hat ist es besser auf die Funktion „Eckpunkte bearbeiten“ zu wechseln und den einzelnen Punkt zu löschen oder anders zu setzen. Bei Rückgängig machen bleiben immer 3 Punkte zum Schluss stehen, weil ein Polygon nun mal aus mindestens 3 bestehen muss. Will man die auch nicht, dann Löschen.

Dies ist gewollt und eigentlich hilfreich, da Bearbeitung nach Zoom ohne Unterbrechung fortgesetzt werden kann.

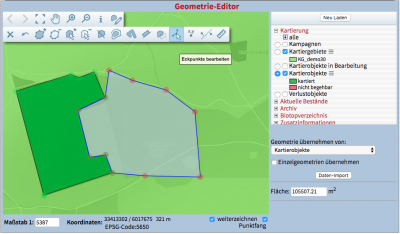

Wenn man ein Polygon zeichnen möchte, welches direkt an an benachbartes angrenzt, bietet sich die Funktion „mit vorhandener Geometrie ausschneiden“ an. Soll ein Polygon jedoch an einer Ecke mit einem anderen in einem Punkt zusammenfallen ist der Punktfang einzusetzen. Der Punktfang läßt sich über die Checkbox links unter der Karte einschalten. Alle Stützpunkte der in der Karte sichtbaren Polygone bekommen somit eine hellgrünen transparent dargestellten Kreis. Diese Kreise kann man beim Zeichnen eines neuen Polygones anklicken somit werden die Punkte gefangen. Soll das Polygon nachträglich bearbeitet werden nutzt man die Funktion „Eckpunkte bearbeiten“. Hierbei können die in Rot dargestellten Eckpunkte des neuen Polygons auf die grünen Fangpunkte verschoben werden.

Dies ist nicht möglich. Ungewollte aber zwischengespeicherte Änderungen müssen mit den anderen Tools bspw. Eckpunkte bearbeiten ausgebessert werden

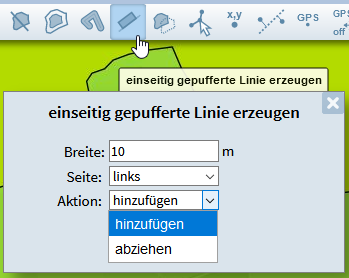

Das Tool 'einseitig gepufferte Linie erzeugen' erlaubt das hinzufügen und abziehen von Geländestrukturen eingesteller Breite zu und von einem Objekt. Es kann auch ein Polygon mit einer Linie geringer Breite (bspw. 0.1 m) geteilt werden.

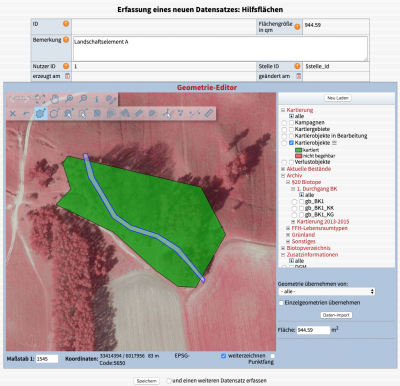

Für das Teilen einer Fläche entlang einer anderen Fläche bieten sich Hilfsflächen an. Es wird zunächst die Fläche, die ausgeschnitten werden soll im Layer Hilfsflächen (Gruppe Zusatzinformationen) gezeichnet und diese dann mit dem Werkzeug „mit vorhandener Geometrie ausschneiden“ von dem Kartiergebiet abziehen. Die Eine neue Hilfsfläche kann über den Menüpunkt „Kartierung > neue Hilfsfläche zeichnen“ angelegt werden.

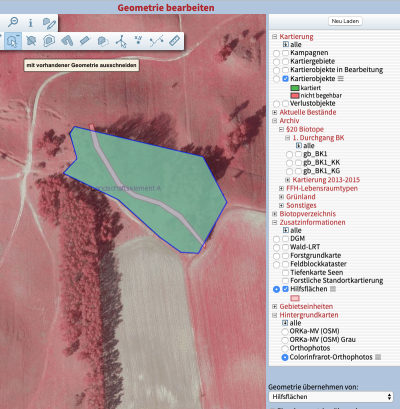

Um die Hilfsflächen zum Ausschneiden verwenden zu können, muss beim Editieren eines vorhandenen Kartierobjektes das Werkzeug „mit vorhandener Geometrie ausschneiden“ ausgewählt sein und rechts in der Auswahl „Geometrie übernehmen von“ der Layer „Hilfsflächen“ gewählt sein. Wenn man dann die Hilfsfläche in der Karte anklickt, wird dessen Fläche aus der Kartiergeometrie ausgeschnitten.

Die dadurch entstehenden zwei Teilflächen können dann für das Aufteilen in zwei Kartierobjekte verwendet werden. Das Aufteilen erfolgt entweder mit der Funktion „Geometrie in neue Objekte aufteilen“ oder durch kopieren eines Kartierobjektes in ein neues und nachträglicher Bearbeitung der Polygone beider Kartierobjekte.

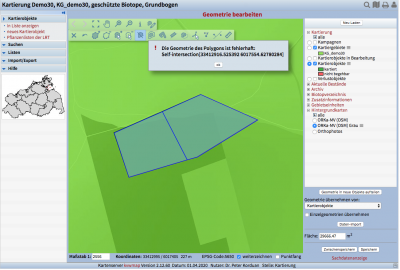

Mit der Funktion „​Polygone teilen“​ wird nur die Geometrie zerteilt und daraus entsteht ein MultiPolygon mit mehreren Formen. Es entstehen dadurch also noch keine zwei Kartierobjekte. Es wird aber eine Fehlermeldung angezeigt, dass eine Selbstüberschneidung vorliegt.

Das ist auch richtig so, denn die beiden Polygone liegen an der Schnittgrenze noch übereinander und können so nicht gespeichert werden. Die Teile müssen dann so bearbeitet werden, dass sie sich nicht mehr schneiden oder in getrennte Objekte aufgeteilt werden. Das ist über die Funktion „​Geometrie in neue Objekte aufteilen“​ verfügbar, aber erst nachdem das Objekt zum ersten mal gespeichert wurde. „​Geometrie in neue Objekte aufteilen“​ geht also nur beim Ändern von bestehender Geometrie.

Man kann ein Objekt auch in zwei aufteilen in dem man das erste kopiert und dann beide Geometrien getrennt bearbeitet, z.B. beim ersten etwas abschneidet und dann beim zweiten die Geometrie des ersten abschneidet. Dann hat man jeweils die Hälften beim ersten und zweiten aufgeteilt.

Es gibt keine gemeinsamen Stützpunkte von Objekten, die Polygone müssen einzeln angepasst werden. Oder zuerst die Stützpunkte eines Polygons verschieben und dann 'mit vorhandener Geometrie' auschneiden.

Sinnvoll ist auch die Benutzung der Funktion zur Bearbeitung von Stützpunkten in Kombination mit der Fangfunktion.

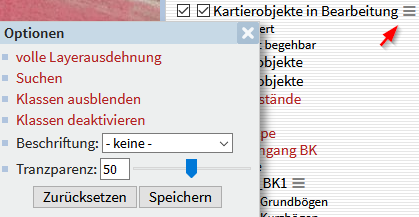

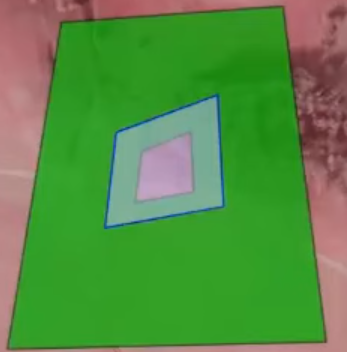

Mit der Funktion Freindhandpolygon ausschneiden, lässt sich die Form des neuen Biotops in das alte hineinschneiden. Es ist hilfreich vorher die Transparenz zu verringern, damit man beim Ausschneiden durch das Polygon hindurch sehen kann.

Nun kann ein neues Objekt in der gewünschten Bogenart angelegt werden. Die Geometrie des neuen Objektes wird großzügig um die geschnittene Form gezeichnet.

Anschließend wird mit 'mit vorhandener Geometrie ausschneiden' alles Überstehende entfernt. Hierfür muss das bestehende Polygon ausgewählt werden.

Die Bearbeitung der Geometrie erfolgt immer über den Bogen des Objektes. Die Objektbögen können entweder über die Kartenansicht per Informationsabfrage oder über die Liste angezeigt werden.

Beim Bearbeitungsmodus kann mit 'anderes Objekt bearbeiten' zwischen den bearbeitbaren Objekten gewechselt werden

Ja, über den Bogen und Geometrie bearbeiten lässt sich eine neue Geometrie hinzufügen (auch durch Import). Die alte Geometrie muss jedoch vorher gelöscht werden. Die Daten bleiben mit der neuen Geometrie bestehen.

Die Attributeingabe erfolgt direkt. Eine Übernahme aus Import-Shapes ist nicht vorgesehen.
