Nutzerdoku MVBio

• Öffnen Sie Ihren Webbrowser (Internet Explorer, Firefox, Chrome etc.)
• Eingabe der URL https://mvbio.de/kvwmap/index.php in die Adressliste
• Es erscheint dieses Anmeldefenster

• Geben Sie ihren Nutzernamen und ihr Passwort ein und klicken auf Anmelden

Im oberen Bereich der Themenauswahl befinden sich die folgenden Funktionen: Die Themenauswahl ist in mehrere Themengruppe und Untergruppen gegliedert. Diese können mit dem + aufgeklappt und mit dem - zugeklappt werden. Mit den Pfeilen neben ‚alle‘ können alle Layer der Themengruppe sichtbar und/oder abfragbar geschalten werden. Die enthaltenen Themen (Layer) können mit dem beiden Häkchenfelder vor der Themenbezeichnung einzeln sichtbar und/oder abfragbar geschalten werden. Das linke Feld schaltet die Themen abfragbar, das rechte Feld regelt die Sichtbarkeit der Themen. Ist für ein Thema eine Legende verfügbar, wird diese unterhalb des Themas angezeigt. Klickt man auf die Farbsymbole der Legende kann man zwischen folgenden Darstellungen wählen:

• Die Objekte werden farbig ausgefüllt mit Rahmen dargestellt
• Die Objekte werden nur durch einen frabigen Rahmen dargestellt
• Die Objekte werden aufgeblendet

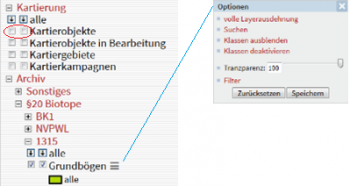

Um die Auswahl zu übernehmen klicken Sie auf ‚Neu Laden‘. Bei aktive Themen sind zusätzliche Themenoptionen auswählbar, dazu klickt man auf das Symbol rechts neben dem Themennamen. Dazu muss jedoch die Einstellung ‚Zeige Themenoptionen‘ un-ter Stelle-Wählen eingeschaltet sein.

• volle Layerausdehnung: Der Maßstab und der Kartenausschnitt wird so angepasst, dass alle Objekte des Themas im Kartenfenster erscheinen.
• Suchen: Hiermit gelangt man zu Layer-Suchmaske des entsprechenden Themas
• Klassen ausblenden / einblenden: Mit dieser Option wird die Legende dieses Themas aus-geblendet.
• Klassen deaktivieren / aktivieren: Mit dieser Option werden die Objekte dieses Themas ausgeblendet. Die Legende wird entsprechend angepasst.
• Transparenz: Hiermit das Thema in der Karte transparent dargestellt werden. Dazu kann man den Schieberegler nutzen oder eine Zahl zwischen 0 und 100 in das Zahlenfeld einge-ben. Damit die Auswahl übernommen wird, klickt man auf „Speichern“. Durch „Zurückset-zen“ wird die ursprüngliche Transparenz wiederhergestellt.
• Filter: Filteroption durch Eingabe eines SQL-Ausdrucks

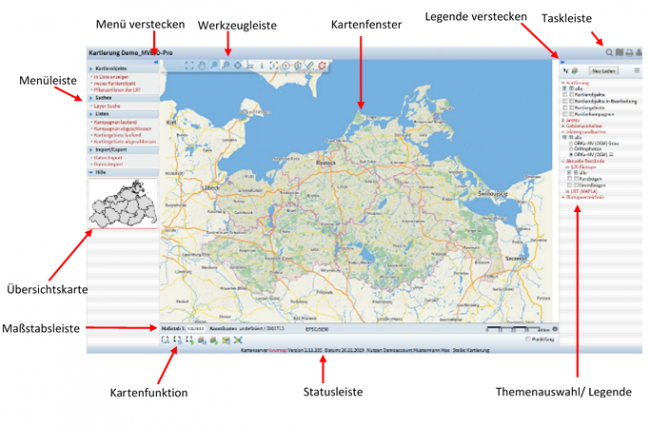

Die Übersichtskarte zeigt das Land Mecklenburg-Vorpommern mit den Verwaltungsgrenzen nach der Kreisgebietsreform. Durch einen roten Rahmen wird der aktuelle Kartenausschnitt dargestellt. Klickt man in die Über-sichtskarte springt das Kartenfenster an diese Stelle.

Maßstab: Hält man den Cursor über den Maßstab wird eine Auswahlliste mit verschiedenen Maßstäben angezeigt. Wähl man einen Maßstab aus, wird die Karte im ausgewählten Maßstab neu geladen. Es ist auch möglich einen individuellen Maßstab direkt in das Zahlenfeld einzutragen. Nach dem Drücken der Entertaste wird die Karte im eingegebenen Maßstab neu geladen. Koordinatenanzeige: Die Koordinatenanzeige kann in den Einstellungen (klick auf das Personen-Icon) aktiviert und angepasst werden. Es werden die Koordinaten des Punktes angezeigt, auf welchen sich der Cursor befindet. Maßstabsbalken: Der Maßstabsbalken zeigt die Größenverhältnisse des aktuellen Kartenmaßstabs in der Karteneinheit des gewählten Koordinatensystems an. Karteninfo: Klickt man auf das Fragezeichensymbol neben dem Maßstabsbalken werden in einem Infofenster die Daten der aktuellen Kartenausdehnung angezeigt.

Die Statusleiste am unteren Bildschirmrand enthält einen Link zum KVW-Map Wiki (rote Schrift), die Bezeichnung der aktuelle KVW-Map-Version, das aktuelle Datum, den Namen des angemeldeten Benutzers und die ausgewählte Stelle.

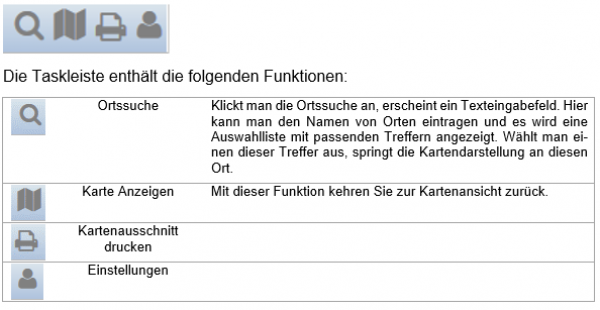

Um zu den Einstellungen zu gelangen klicken Sie auf das Personen-Icon und danach auf Einstellungen.

Das Einstellungsmenü ist in fünf Reiter gegliedert. Klicken Sie auf die Reiter um zu den Untermenüs zu gelangen. Wenn Sie eine Einstellung ändern, klicken Sie danach auf ‚Übernehmen‘ um die Auswahl zu speichern.

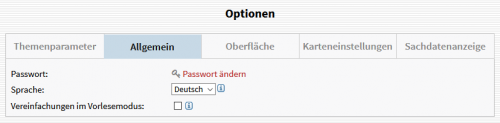

Unter ‚Allgemein‘ können Sie Ihr Passwort ändern und die Sprache anpassen.

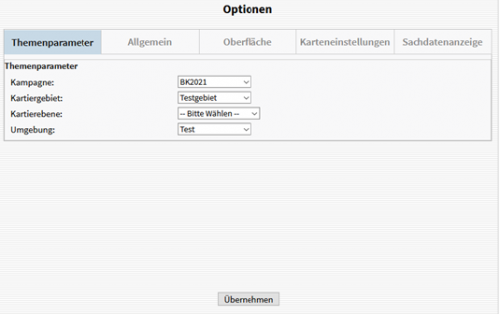

Unter ‚Themenparameter‘ können Sie auswählen welche Kartierinhalte Sie Ihnen angezeigt werden. Wählen Sie über die Dropdown-Listen eine Bestimmte Kampagne oder ein bestimmtes Kartiergebiet aus, wird Ihnen auch nur dieses in der Karte und in den Listen angezeigt.

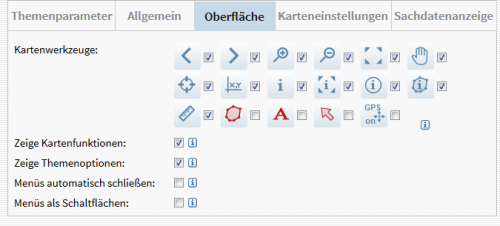

Unter ‚Oberfläche‘ können Sie Funktionen der Werkzeugleiste hinzufügen oder entfernen. Die einzelnen Funktionen sind unter Werkzeugliste erläutert. Weiter Einstellungen sind:

• Zeigen der Kartenfunktion: Ein- oder Ausblenden der Leiste ‚ Katenfunktion‘ unterhalb der Karte.
• Zeigen der Themenoptionen: Ein- oder Ausblenden der Themenoptionen für aktive Themen in der Legende.
• Menüs automatisch schließen: Ist diese Funktion aktiviert werden die Obermenüs in der Menüleiste eingeklappt und es kann jeweils nur ein Obermenü aufgeklappt werden.
• Menüs als Schaltfläche: Ist diese Funktion aktiviert werden häufig verwendete Menüpunkte als seperate Schaltfläche über dem Menü angezeigt.

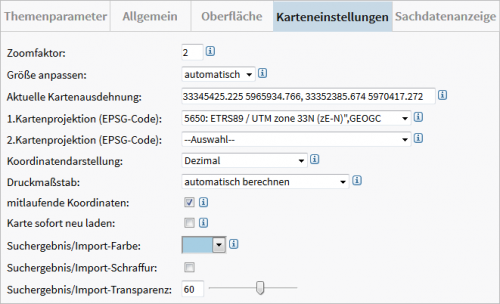

Unter ‚Karteneinstellungen‘ sind folgende Einstellungsmöglichkeiten verfügbar:

• Zoomfaktor: Wählen Sie den Faktor mit dem hereingezommt bzw. herausgezommt wird.
• Größe anpassen: Hier kann die Größe der Kartendarstellung angepasst werden, wenn die automatische Größe nicht optimal ist.
• Aktuelle Kartenausdehnung: Gibt die Koordinaten der Eckpunkte unten links und oben rechts in der ausgewählten 1. Kartenprojektion an.
• 1. Kartenprojektion (EPSG-Code): Hier kann das Koordinatensystem ausgewählt werden, in dem die Koordinaten in der Karte angezeigt werden.
• 2. Kartenprojektion (EPSG-Code): Optional können die Koordinaten zeitgleich in einem 2. Koordinatensystem angezeigt werden.
• Koordinatendarstellung: Wenn Sie ein geografische Kartenprojektion aufgewählöt haben, können Sie hier auswählen in welcher Weise die Koordinaten dargestellt werden.
• Druckmaßstab: Wählen Sie aus ob der Druckmaßstab automatisch berechnet oder ob der zuletzt verwendete Druckmaßstab benutzt werden soll.
• mitlaufende Koordinaten: Ist diese Funktion aktiviert, werden unterhalb der Karte die Koordinaten des Punkte auf den der Maus- Cursor zeigt in den gewählten Kartenprojektion angezeigt.
• Karte sofort neu laden: Ist diese Funktion aktiviert, wird die Karte bei jeder Aktivierung bzw. Deaktivierung von Themen neu geladen.
• Suchergebnis/Import-Farbe: Auswahl der Farbe mit der Suchergebnisse und importiere Themen in der Karte dargestellt werden.
• Suchergebnis/Import-Schraffur: Auswahl ob Suchergebnisse und importiere Themen schraffiert dargestellt werden sollen.
• Suchergebnis/Import-Transparenz: Auswahl ob Suchergebnisse und importiere Themen transparent dargestellt werden sollen.

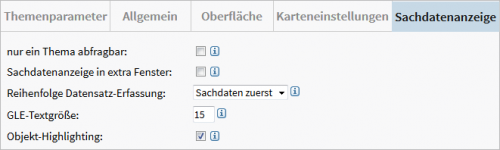

Unter ‚Karteneinstellungen‘ sind folgende Einstellungsmöglichkeiten verfügbar:

• nur ein Thema abfragbar: Ist diese Funktion aktiviert, kann jeweils nur ein Thema abfragbar geschalten werden. Klickt man ein andere Thma abfragbar, wird das vorherige Thema automatisch deaktiviert.
• Sachdatenanzeige in extra Fenster: Ist diese Funktion aktiviert, werden die abgefragten Sachtaten in einem seperaten Fenster angezeigt. Die Karte wird weiterin im Hintergrund dargestellt.
• Reihenfolge Datensatz-Erfassung: Einstellung ob in der Eingabemaske für neue Kartierobjekte zuerst die Sachdaten oder der Geometrieeditor angezeigt wird.
• GLE-Textgröße: Einstellung der Schriftgröße der Texte in der Sachdatenanzeige.
• Objekt-Highlighting: Ist diese Funktion aktiviert, werden Objekte der abfragbaren Themen mit einem blauen Rand hervorgehoben, wenn sie mit dem Maus- Cursor darüber gehen.

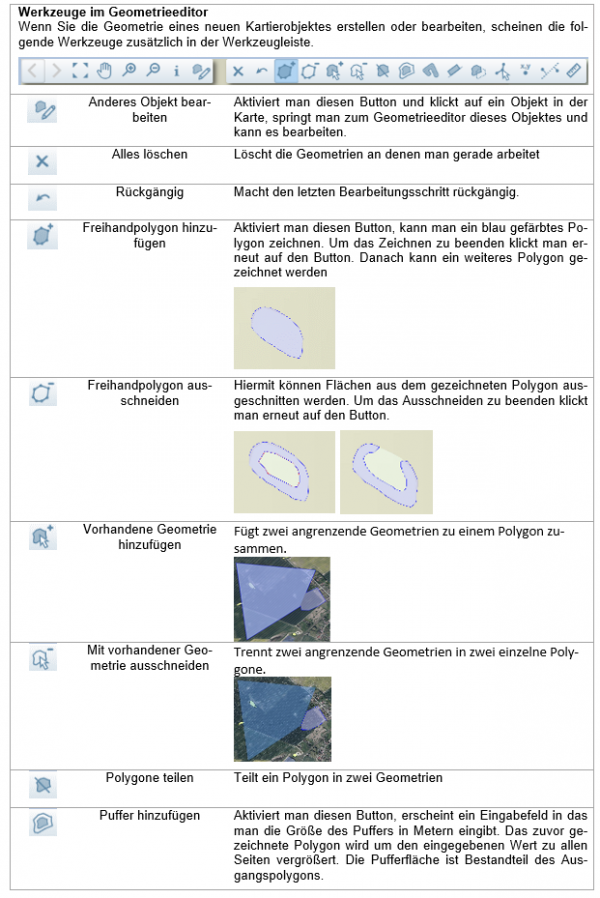

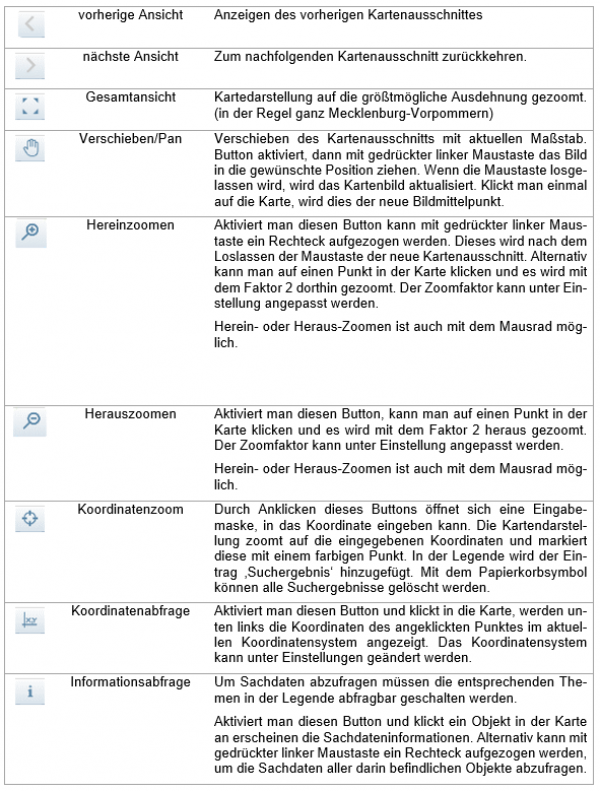

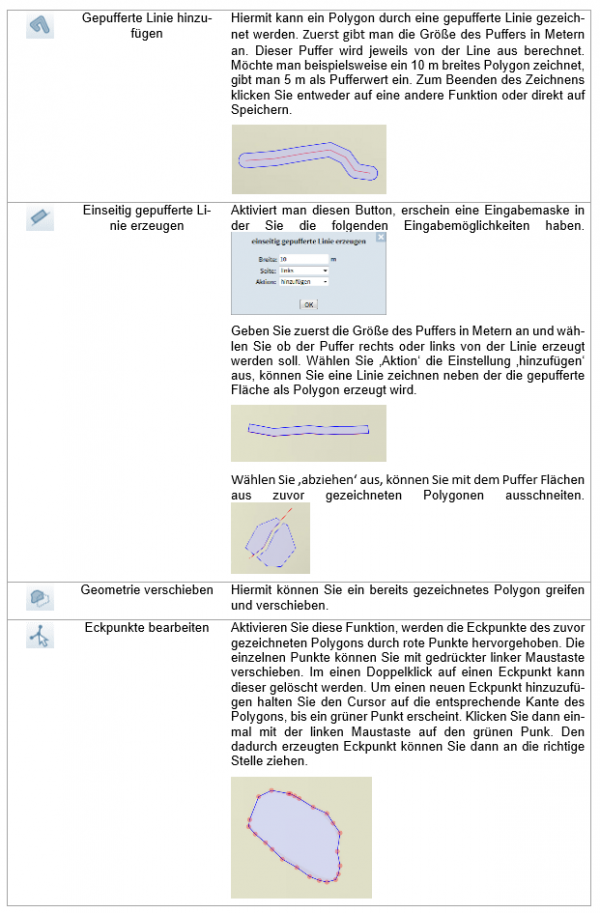

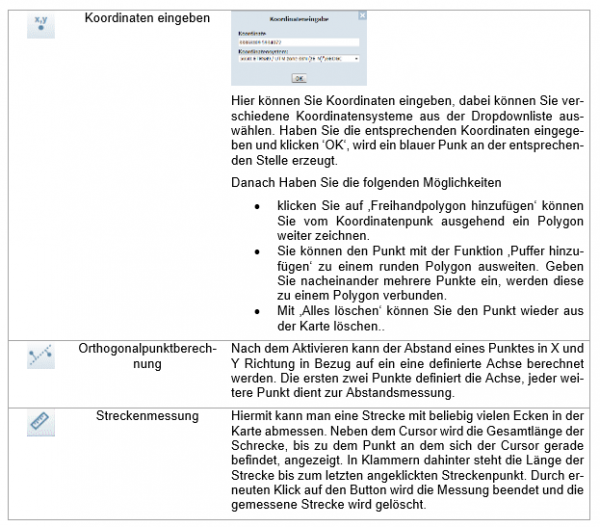

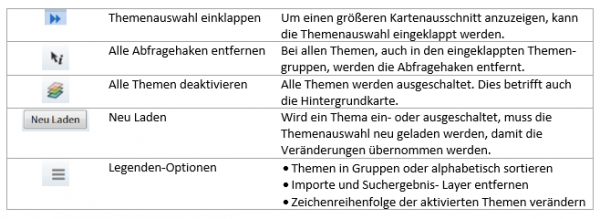

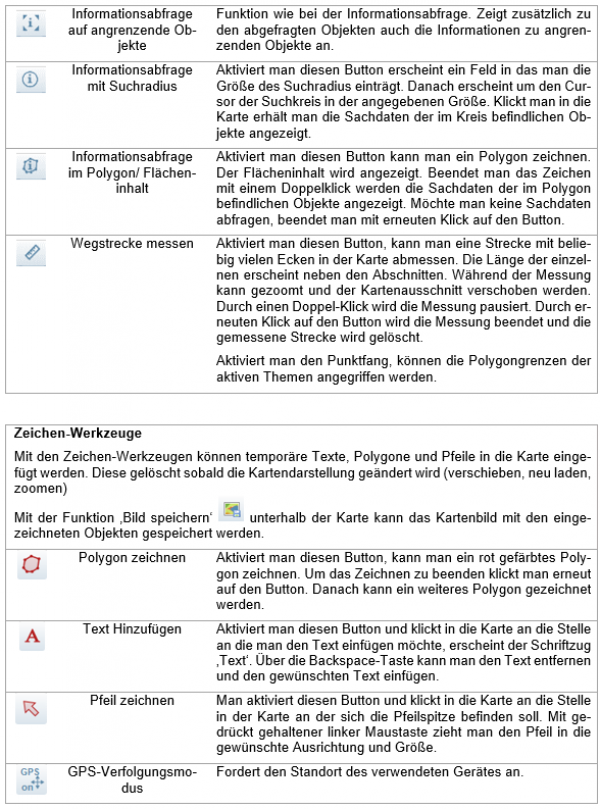

Unter Einstellungen/ Oberfläche (Personen Icon) können Werkzeuge in der Werkzeugleiste hinzugefügt bzw. entfernt werden. Die Zeichen-Werkzeuge sind standardmäßig ausgeblendet. Die Werkzeugleiste enthält die folgenden Funktionen:
